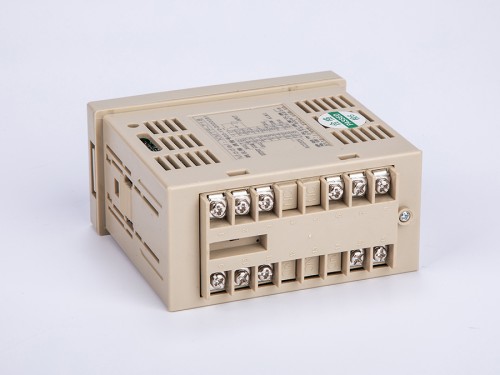

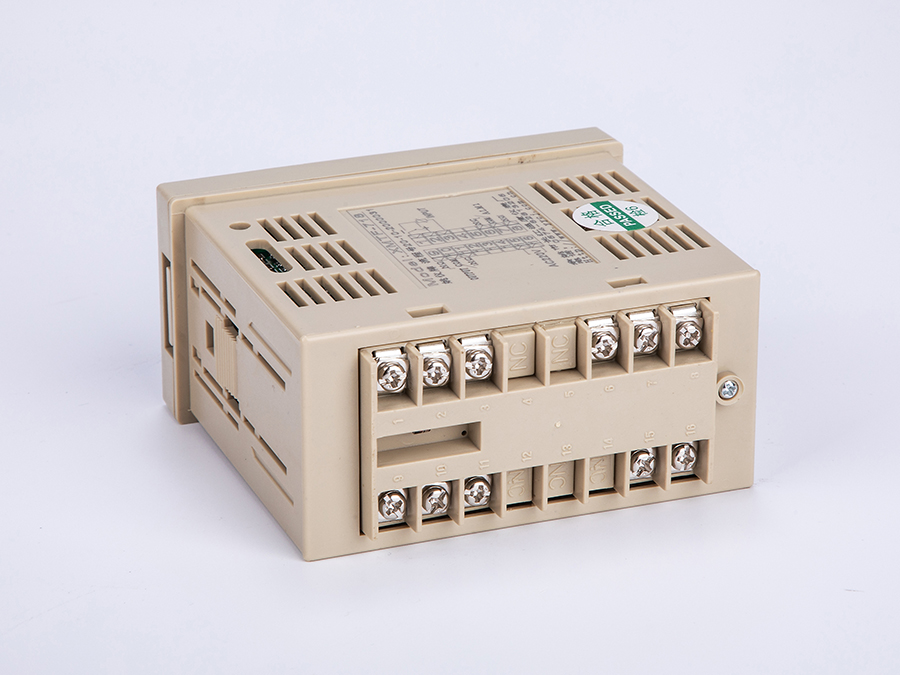

一、概述

本儀表由單片機控制，具有熱電阻、熱電偶等多種信號自由輸入，五種輸出方式只須插上相應模塊即可，正反控制任意設置；提供了四種報警方式；手動自動切換，主控有兩位式、PID 兩種控制方式，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。

二、主要技術指標

1、基本誤差： ±0.5%F.S±1 個字
2、冷端補償誤差：≤±2.0℃
3、采樣周期：0.5秒
4、控制周期：繼電器輸出時的控制周期為2～120 秒可調，其它為2秒。
5、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)
6、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
7、驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us 的移相或過零觸發脈沖
8、連續PID 調節模擬量輸出： 0～10mA(負載500±200Ω), 4～20mA(負載250±100Ω), 或0～5V(負載≥100kΩ), 1～5V(負載≥100kΩ)
9、電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
10、工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

三、型號意義

XMT □   7  □   8   □
       (1)  (2) (3) (4) (5)

(1) 外型及開孔尺寸：
空格：160×80×80 152×76;      A：96×96×80 92×92；
D：72×72×100 68×68;      E：48×96×80 44×92；
F：96×48×80 92×44;      G：48×48×110 44×44
S：80×160×80 76×156；

(2) 系列號

(3) 附加報警：‘0’：無報警； ‘1’：上限報警； ‘2’：下限報警； ‘5’：聲音報警；
‘3’：二組報警（上限報警、下限報警、正偏差報警、負偏差報警任意設置）。

(4) 輸入信號類型：‘8’：輸入信號自由互換

(5) 主控制方式：‘空格’：繼電器常開常閉觸點輸出；      ‘A’：單相過零觸發調節；
‘A3’：三相過零觸發調節；      ‘B’：單相移相觸發調節；      ‘B3’：三相移相觸發調節；
‘C’：0～10mA 或4～20mA 連續電流輸出；      ‘G’：固態繼電器調節輸出；

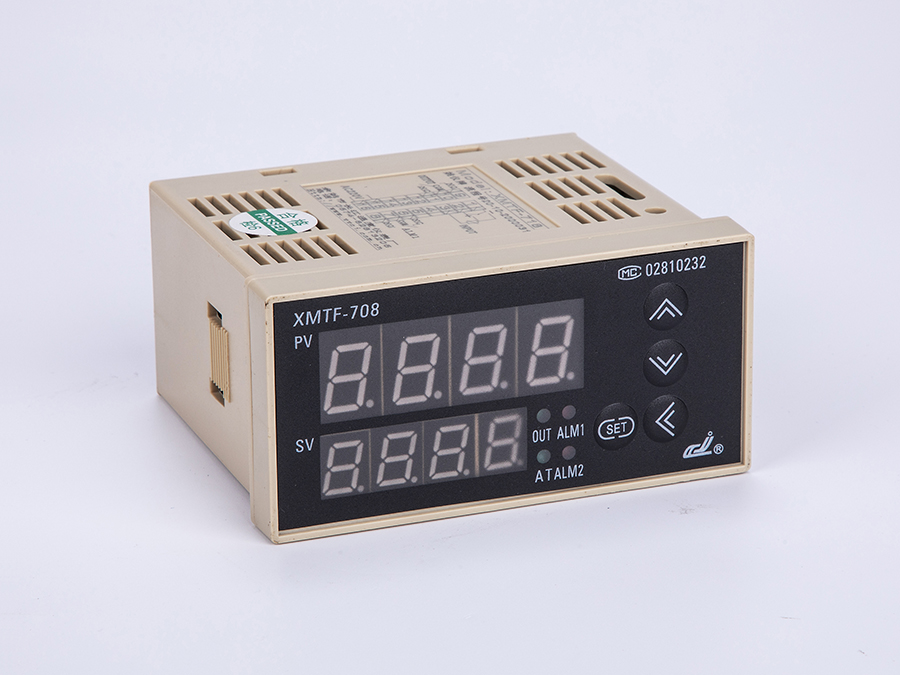

四、面板說明（參考）

(1) PV 顯示窗：正常顯示情況下顯示溫度測量值；在參數修改狀態下顯示參數符號。
(2) SV 顯示窗：正常顯示情況下顯示溫度給定值；在參數修改狀態下顯示參數值。
(3) ALM1 指示燈：當此指示燈亮時，儀表對應ALM1繼電器有輸出。
(4) ALM2 指示燈：當此指示燈亮時，儀表對應ALM2繼電器有輸出。
(5) AT 指示燈：當儀表自整定時此指示燈亮。
(6) OUT 指示燈：當此指示燈亮時，儀表OUT 控制端有輸出。
(7) 功能鍵：按鍵3S 可進入?yún)?shù)修改狀態；按一下放開后進入給定值修改狀態（上排顯示窗顯示符號SP）。
(8) 移位鍵：在修改參數狀態下按此鍵可實現修改數字的位置移動；按3S 可進入或退出手動調節。
(9) 數字減小鍵：在參數修改、給定值修改或手動調節狀態下可實現數字的減小。
(10) 數字增加鍵：在參數修改、給定值修改或手動調節狀態下可實現數字的增加。

五、參數代碼及符號
