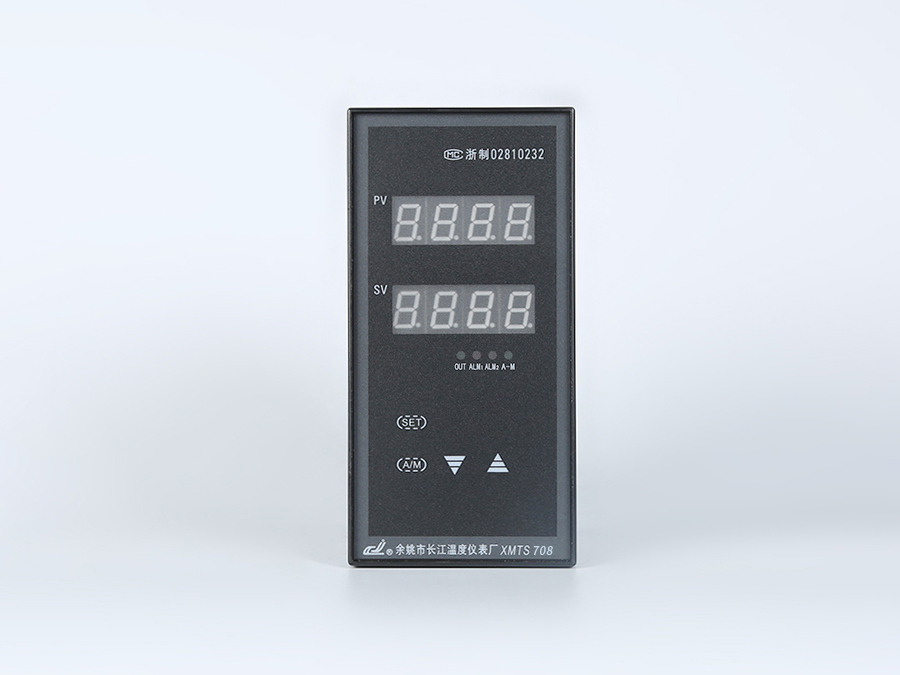

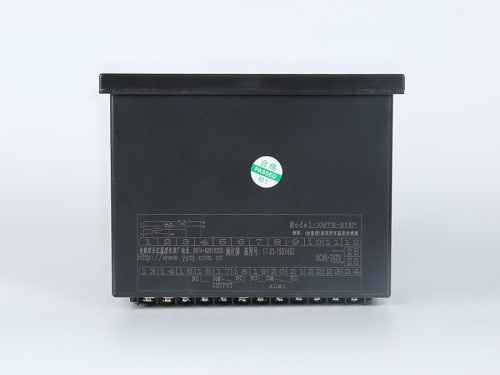

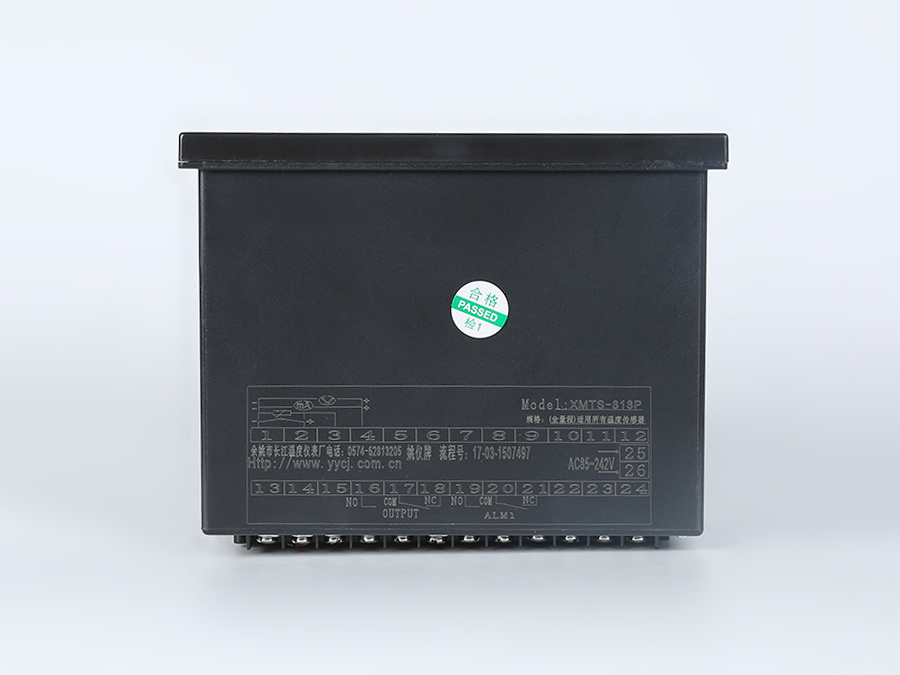

XMTS-708
- 產品型號：XMTS*708系列
- 產品規格：XMTS-718, XMTS-718C(4-20mA), XMTS-718G, XMTS-718K(485通訊)
- 外觀尺寸：80（寬）*160（高）*80mm
一、概述
本儀表由單片機控制，具有熱電阻、熱電偶等多種信號自由輸入，五種輸出方式只須插上相應模塊即可，正反控制任意設置；提供了四種報警方式；手動自動切換，主控有兩位式、PID 兩種控制方式，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。
二、主要技術指標
1、基本誤差： ±0.5%F.S±1 個字
2、冷端補償誤差：≤±2.0℃
3、采樣周期：0.5秒
4、控制周期：繼電器輸出時的控制周期為2～120 秒可調，其它為2秒。
5、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)
6、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
7、驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us 的移相或過零觸發脈沖
8、連續PID 調節模擬量輸出： 0～10mA(負載500±200Ω), 4～20mA(負載250±100Ω), 或0～5V(負載≥100kΩ), 1～5V(負載≥100kΩ)
9、電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
10、工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所
三、型號意義
XMT □ 7 □ 8 □
(1) (2) (3) (4) (5)
(1) 外型及開孔尺寸（mm）：
空格：160×80×80 152×76; A：96×96×80 92×92；
D：72×72×100 68×68; E：48×96×80 44×92；
F：96×48×80 92×44; G：48×48×110 44×44
S：80×160×80 76×156；
(2) 系列號
(3) 附加報警：‘0’：無報警； ‘1’：上限報警； ‘2’：下限報警； ‘5’：聲音報警；
‘3’：二組報警（上限報警、下限報警、正偏差報警、負偏差報警任意設置）。
(4) 輸入信號類型：‘8’：輸入信號自由互換
(5) 主控制方式：‘空格’：繼電器常開常閉觸點輸出； ‘A’：單相過零觸發調節；
‘A3’：三相過零觸發調節； ‘B’：單相移相觸發調節； ‘B3’：三相移相觸發調節；
‘C’：0～10mA 或4～20mA 連續電流輸出； ‘G’：固態繼電器調節輸出；

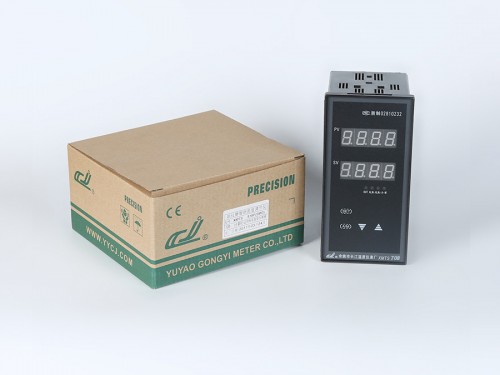

四、面板說明（參考）
(2) SV 顯示窗：正常顯示情況下顯示溫度給定值；在參數修改狀態下顯示參數值。
(3) ALM1 指示燈：當此指示燈亮時，儀表對應ALM1繼電器有輸出。
(4) ALM2 指示燈：當此指示燈亮時，儀表對應ALM2繼電器有輸出。
(5) AT 指示燈：當儀表自整定時此指示燈亮。
(6) OUT 指示燈：當此指示燈亮時，儀表OUT 控制端有輸出。
(7) 功能鍵：按鍵3S 可進入參數修改狀態；按一下放開后進入給定值修改狀態（上排顯示窗顯示符號SP）。
(8) 移位鍵：在修改參數狀態下按此鍵可實現修改數字的位置移動；按3S 可進入或退出手動調節。
(9) 數字減小鍵：在參數修改、給定值修改或手動調節狀態下可實現數字的減小。
(10) 數字增加鍵：在參數修改、給定值修改或手動調節狀態下可實現數字的增加。
五、參數代碼及符號
| 代碼 | 符號 | 名稱 | 設定范圍 | 說明 | 出廠值 |
|---|---|---|---|---|---|
| 0 | SP | 給定值 | 范圍由P-SL、P-SH 決定 | 50 | |
| 1 | AL1 | 第一報警 | 為上、下限報警時設定范圍由P-SL、P-SH 決定； 為正、負偏差報警時設定范圍為0.5～100.0。 | 第一報警設定值，報警方式請參考參數ALP1 | 200 |
| 2 | AL2 | 第二報警 | 第二報警設定值，報警方式請參考參數ALP2 | 100 | |
| 3 | P | 比例系數 | 0~200 | 比例帶決定了系統比例增益的大小, P 越大,
比例的作用越小,過沖越小, 但太小會增加升溫時間 設置P=0，儀表轉為二位式控制狀態 | 8 |
| 4 | I | 積分時間 | 0~2000S | 設定積分時間，以解除比例控制所發生之殘余偏差, 太大會延緩系統達到平衡的時間, 太小會產生波動 | 240 |
| 5 | d | 微分時間 | 0~200S | 設定微分時間，以防止輸出的波動, 提高控制的穩定性 | 30 |
| 6 | At | 自整定 | ON 或OFF | 自整定方式的選擇 OFF：自整定功能關閉；ON：自整定功能開啟 | OFF |
| 7 | t | 控制周期 | 1～120秒 | 設定繼電器控制時的動作周期，繼電器一般為20S，其他一般為2S。二位式控制時無意義 | 20 |
| 8 | Hy | 主控回差 | 0.1～50.0 | 只有主控輸出為二位式(P=0)時才有意義 | 0.5 |
| 9 | Hy-1 | 第一報警輸出的回差 | 0.1～50.0 | 用于報警觸點輸出的回差設定（單邊回差） 例：當ALP1 設置為1 時： 當測量值≥AL1 時產生報警，AL1 指示燈亮； 當測量值≤（AL1－HY1）時，解除報警，對 應AL1 指示燈滅。 | 0.5 |
| 10 | Hy-2 | 第二報警輸出的回差 | 0.1～50.0 | 0.5 | |
| 11 | Pb | 傳感器誤差修正 | ±20.0 | 當傳感器有誤差時，可通過此參數修正誤 | 0 |
| 12 | FILT | 濾波系數 | 0~50 | 是測量采樣的軟件濾波常數。常數大，測量值抗干擾能力強，但使測量速度和系統響應時間變慢 | 20 |
| 13 | dp | 顯示精度 | 0~1 | 0. 有小數點; 1. 無小數點 | 0 |
| 14 | P-SH | 設置范圍上限 | P-SL～滿量程 | 可分別限定給定值、報警值的設置范圍；P-SH≥P-SL | 1300 |
| 15 | P-SL | 設置范圍下限 | 量程起點～P-SH | 0 | |
| 16 | OUTL | 輸出功率下限 | 0~OUTH | 可實現輸出功率的最高與最低限幅，手動及位 式輸出時無作用。OUTH≥OUTL | 0 |
| 17 | OUTH | 輸出功率上限 | OUTL～200 | 200 | |
| 18 | ALP1 | 第一報警輸出定義 | 0~4 | ‘0’無報警； ‘1’上限報警； ‘2’下限報警； ‘3’正偏差報警； ‘4’負偏差報警 | 1 |
| 19 | ALP2 | 第二報警輸出定義 | 0~4 | 2 | |
| 20 | COOL | 正反控制選擇 | 0～1 | 0反作用（加熱輸出）；1正作用（制冷輸出） | 0 |
| 21 | OPPO | 開機輸出功率 | 0～100 | 軟啟動功能, 表示首次上電后儀表的輸出功率系數 | 0 |
