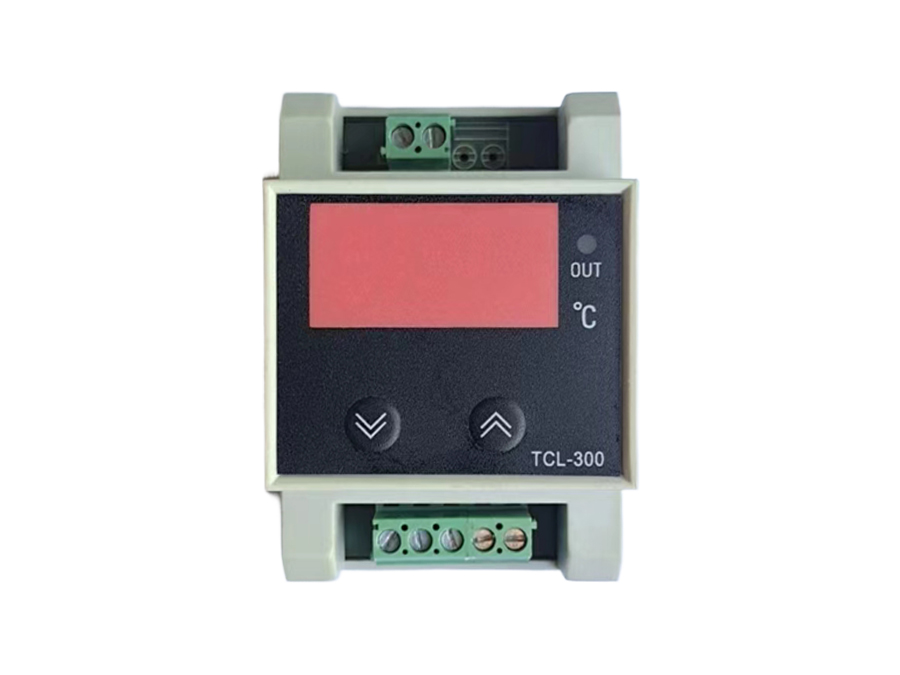

一、概述

TCL-300 系列溫控儀表可以代替?zhèn)鹘y(tǒng)的拔碼式或電位器式數顯儀表，它采用輕觸按鍵可自由設定，單排三位LED顯示，采用二位式回差控制，并且回差可調，以及傳感器誤差修正功能，儀表具有控制性能可靠、性價比高、應用范圍廣等優點。

二、技術指標

1、輸入類型及測量范圍：NTC(3435-10K) 、溫度范圍（-50～150℃ ）
2、顯示精度：±1%F·S±1B
3、控制方式：二位式控制（回差可調)
4、回差設置范圍： 1～20℃
5、傳感器誤差平移修正范圍：-20～20℃
6、輸出方式：繼電器常開常閉觸點AC220V/3A

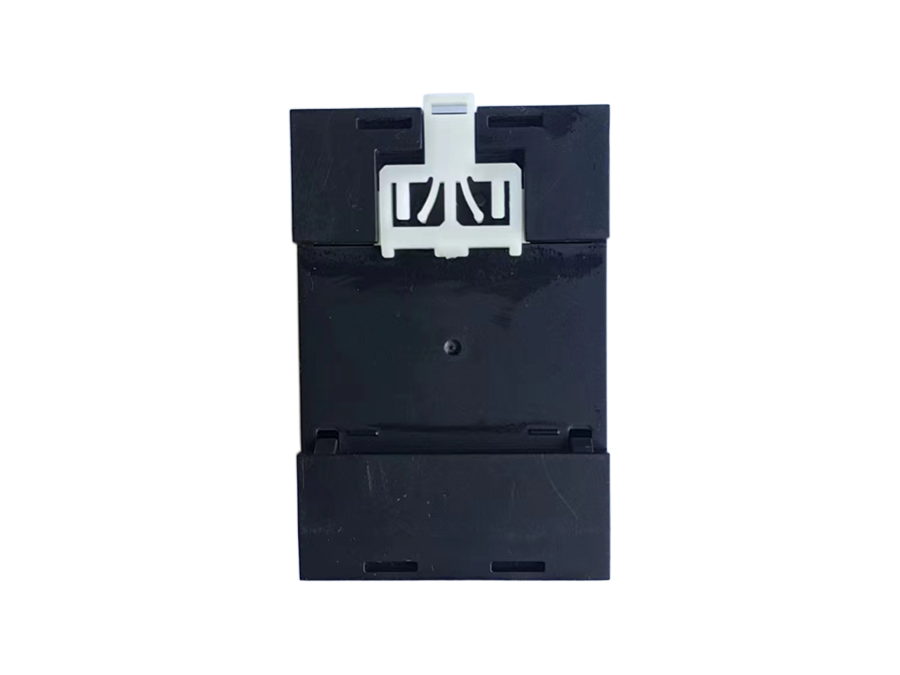

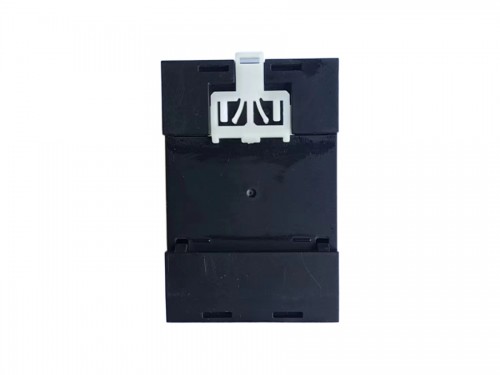

7、安裝方式：標準DIN導軌安裝
8、工作電源：AC85～242V  50Hz/60Hz 功耗：小于3W 或其他按客戶要求
9、工作環境：0～50℃，濕度≤85％RH，無腐蝕性及無強電磁輻射場合

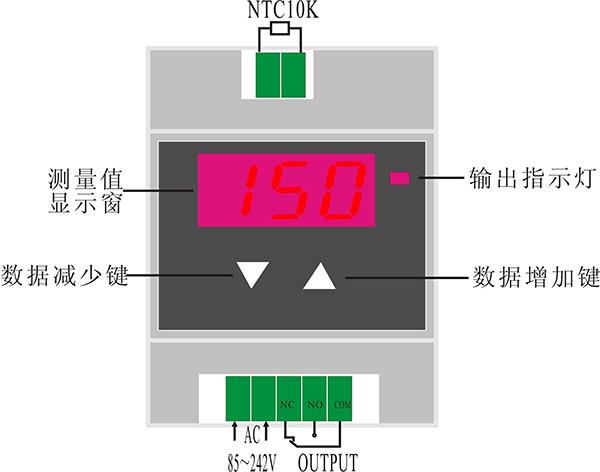

三、面板及接線說明（參考）

四、參數設置

4.1、主控設定值：在儀表正常顯示情況下直接按數據增加鍵（▲）或數據減小鍵（▼）1S即可閃爍顯示溫度設定值，此時按（▲）或（▼）鍵可修改溫度設定值，長按可實現數據的快速加或減。在無任何操作的情況下，設定值在閃爍5次后返回正常顯示狀態。

4.2、參數修改：在正常顯示情況下同時按（▲）與（▼）鍵3S即可顯示傳感器誤差修正符號“”，在三秒內按（▲）或（▼）鍵即顯示并可修改參數值，如同時再按（▲）與（▼）鍵則會顯示控制回差值符號“”，同樣在三秒內按（▲）或（▼）鍵就會顯示并可修改參數值，再次同時按（▲）與（▼）鍵則退出并返回正常顯示狀態。在顯示參數符號時3秒內如無任何操作，儀表將返回正常顯示，在顯示參數的情況下，如參數值在閃爍顯示5次后無任何操作，儀表也同樣將返回正常顯示。

五、控制輸出

當測量溫度值＜（設定值－回差值）時，繼電器吸合，同時OUT指示燈亮，加熱器工作；
當測量溫度值＞（設定值＋回差值）時，繼電器斷開，同時OUT指示燈熄滅，加熱器停止工作。

六、錯誤指示

當儀表顯示窗顯示“-H-”或“-L-”時，表示該通道傳感器測量值超載或傳感器已壞，應檢修傳感器，若傳感器無故障，請確認所選傳感器是否與所配儀表的分度號一致。
