一、概述

TC-300 系列溫控儀表可以代替?zhèn)鹘y(tǒng)的拔碼式或電位器式數顯儀表，它采用輕觸按鍵可自由設定，單排三位LED 顯示，采用簡易PID 控制或二位式回差控制，并且回差可調，以及傳感器誤差修正功能，儀表具有控制性能可靠、性價比高、應用范圍廣等優點。

二、技術指標

1、輸入類型及測量范圍：K（0～999℃） E（0～800℃） J（0～999℃）Pt100（-199～600℃） Cu50（-50～150℃）NTC（-50～150℃）4-20MA 標準電流信號
2、顯示精度：±1%F·S±1B 附加冷端補償誤差≤2℃
3、控制方式：二位式控制（回差可調)或PID 控制
4、回差設置范圍： 1～20℃
5、傳感器誤差平移修正范圍：-20～20℃
6、輸出方式：繼電器常開常閉觸點AC220V/5A
7、固態繼電器驅動信號：電流≥15mA 空載電壓≥9V
8、工作電源：AC85～242V 50Hz/60Hz 功耗：小于3W 或其他按客戶要求
9、工作環境：0～50℃，濕度≤85％RH，無腐蝕性及無強電磁輻射場合

三、型號定義

TC □—3 □ □ □
1    2      3  4  5

1：該產品系列型號Temperature Controller

2:為外型尺寸及開孔尺寸（單位：mm）

H: 160×80×45     開孔152×76      A: 96×96×45     開孔92×92

B: 60×120×45     開孔56×116      D:72×72×45     開孔68×68

E: 48×96×45       開孔44×92         F: 96×48×45    開孔92×44

G: 48×48×45      開孔44×44         S: 80×160×45    開孔76×156

K：48×24×45     開孔152×76      C：80×120×35（壁掛式）

FC：76×35×77    開孔70×29      L：76×35×45 標準DIN 導軌安裝

3：操作顯示方式：

‘0’:二鍵輕觸開關操作，二位式調節。
‘2’:二鍵輕觸開關操作，三位式調節。
‘3’:二鍵輕觸開關操作，時間比例調節。
‘4’:二鍵輕觸開關操作，觸點通斷二位式PID 調節。

4：輸入信號類型:

1. 熱電偶（K E J）
2. 熱電阻(PT100 CU50)
3. 熱敏電阻（NTC 25℃@10K B=3435 或25℃@5K B=3900 或特定NTC）
4. 4-20MA 標準電流信號，對應0~999 顯示

5:后綴

無： 繼電器輸出(220V 時電流≤5A)
A：可控硅過零觸發
G：固態繼電器控制信號輸出
D: 大功率繼電器輸出(220V 時電流≤30A)

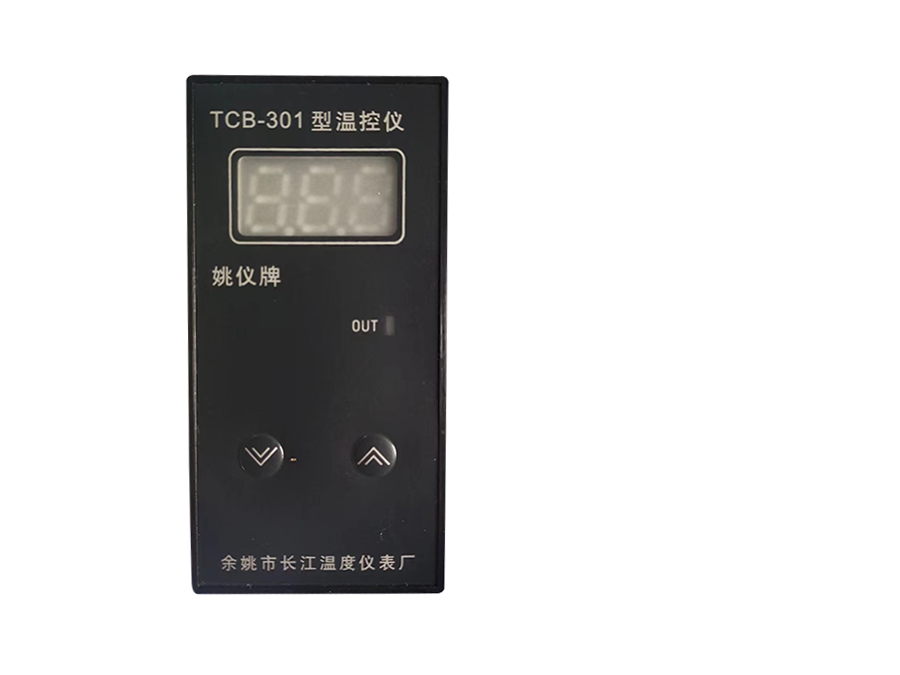

四、面板說明（參考）

（1）、測量值顯示窗：在正常顯示情況下顯示測量溫度值；設定狀態下交替顯示參數代碼和參數值。
（2）、輸出指示燈（OUT）：當儀表有輸出時指示燈亮，儀表輸出關閉時指示燈同時熄滅。
（3）、數據減少鍵（▼）：在正常顯示情況下按此鍵可以修改溫度設定值；與▲鍵組合使用可進入?yún)?shù)修改狀態。
（4）、數據增加鍵（▲）：在正常顯示情況下按此鍵可以修改溫度設定值；與▼鍵組合使用可進入?yún)?shù)修改狀態。

五、參數設置

5.1、主控設定值：在儀表正常顯示情況下直接按數據增加鍵（▲）或數據減小鍵（▼）1S 即可閃爍顯示溫度設定值，此時按（▲）或（▼）鍵可修改溫度設定值，長按可實現數據的快速加或減。在無任何操作的情況下，設定值在閃爍5 次后返回正常顯示狀態。

5.2、參數修改：在正常顯示情況下同時按（▲）與（▼）鍵3S 即可顯示傳感器誤差修正符號“ ”，在三秒內按（▲）或（▼）鍵就會顯示并可修改參數值，如同時再按（▲）與（▼）鍵則會顯示控制回差值符號“ ”，同樣在三秒內按（▲）或（▼）鍵就會顯示并可修改參數值，再次同時按（▲）與（▼）鍵則退出并返回正常顯示狀態。在顯示參數符號時3 秒內如無任何操作，儀表將返回正常顯示，在顯示參數的情況下，如參數值在閃爍顯示 5 次后無任何操作，儀表也同樣將返回正常顯示。

六、控制輸出

當測量溫度值＜（設定值－回差值）時，繼電器吸合，同時OUT 指示燈亮，加熱器工作。

當測量溫度值＞（設定值＋回差值）時，繼電器斷開，同時OUT 指示燈熄滅，加熱器停止工作。

儀表為PID 控制時：儀表根據固定的PID 值與控制周期執行控制輸出

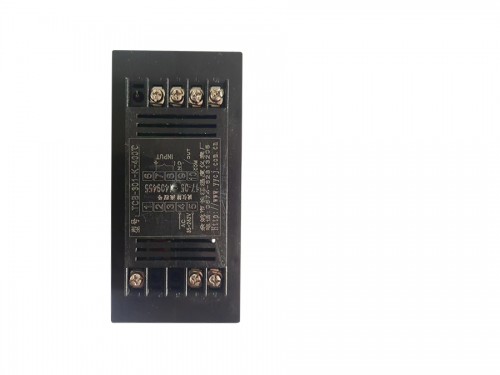

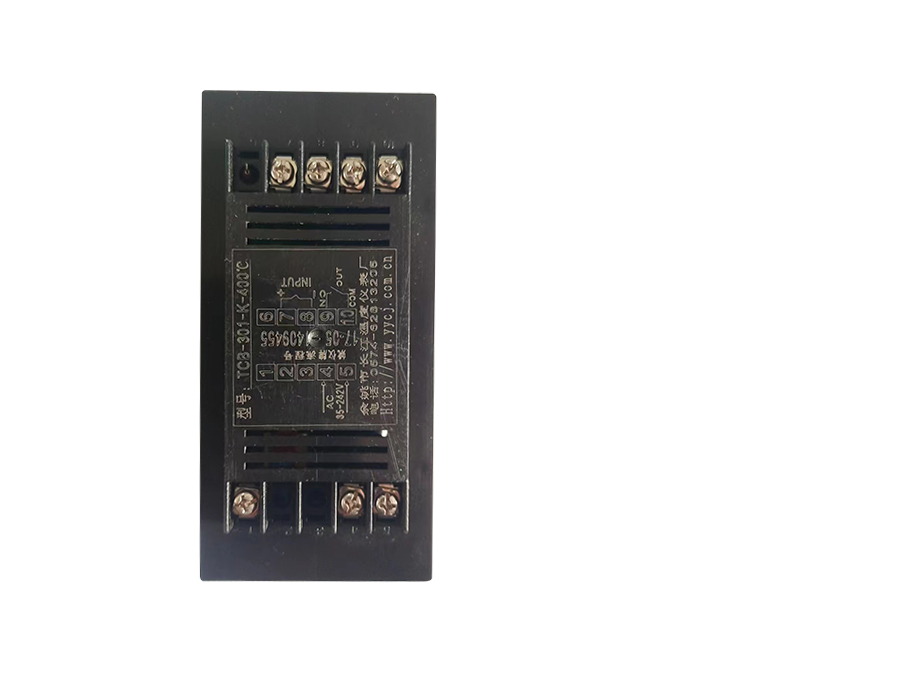

七、儀表接線（參考）

注：接線如有更改恕不另行通知，以儀表外殼所附接線圖為準。

八、錯誤指示

當儀表顯示窗顯示“-H-”或“-L-”時，表示該通道傳感器測量值超載或傳感器已壞，應檢修傳感器，若傳感器無故障，請確認所選傳感器是否與所配儀表的分度號一致。
