一、概述

XMT*-607 系列單濕度控制儀表為智能型雙排三位顯示控制儀表，分別顯示測量值和設定值，三鍵操作，采用二位式、PID 控制；儀表具有參數設置簡易、輸入信息方便、寬電壓電源輸入等優點。

二、技術參數

1. 輸入類型：高分子測濕傳感器

2. 測量誤差：±5%F.S±1B

3. 測濕有效范圍：5%～90%RH 測濕顯示范圍：0%～100%RH

4. 顯示精度：0.1%RH

5. 繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載)

6. 固態繼電器驅動信號：電流≥15mA，空載電壓≥9V，周期約2S

7. 工作電源：AC85～242V 50～60Hz 功耗＜3W

8. 儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

三、儀表面板及接線圖（參考）

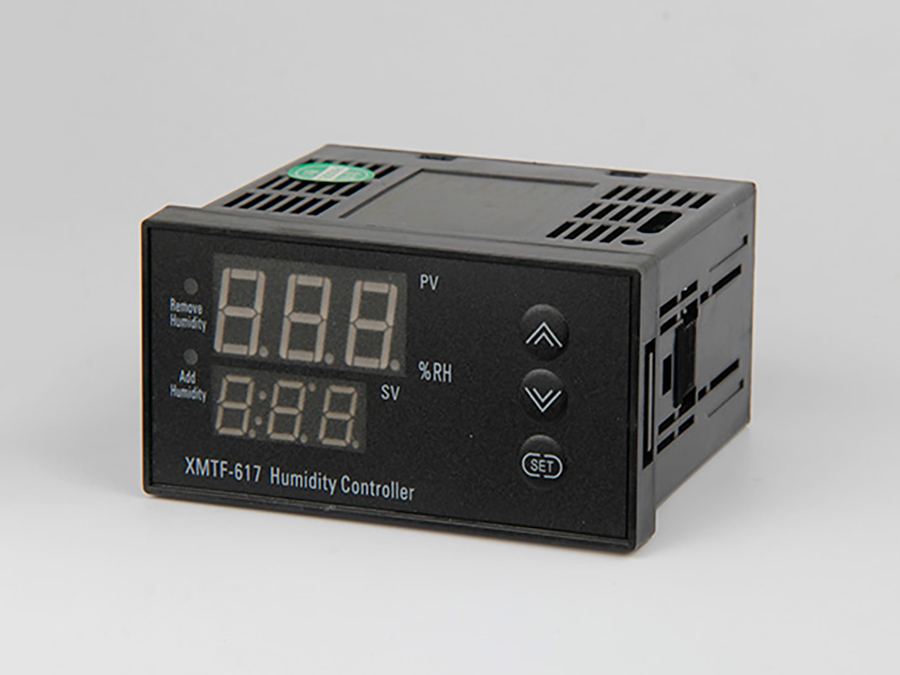

1、儀表面板（參考）

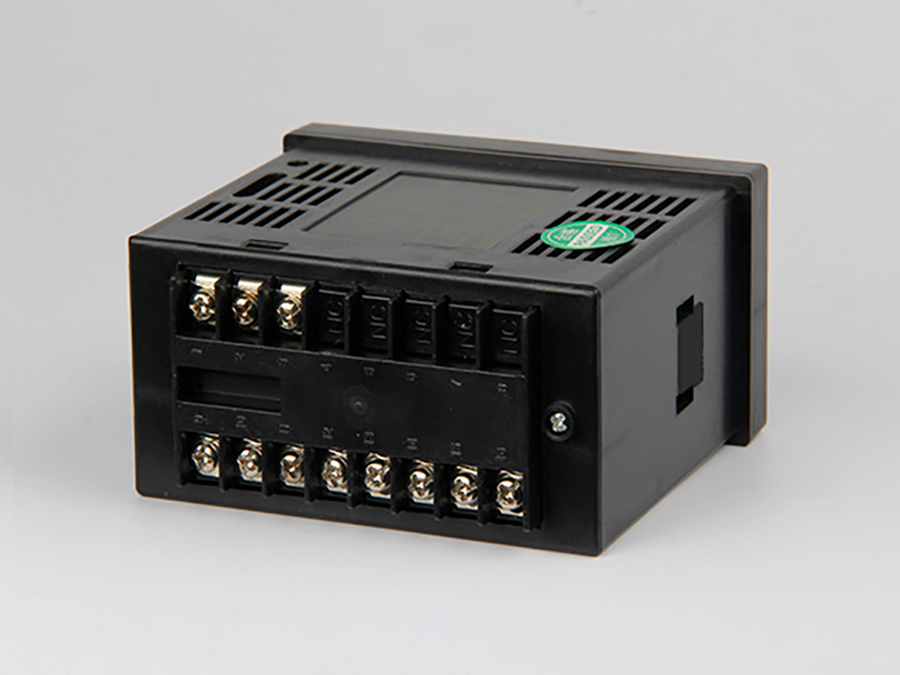

2、儀表接線（參考）

★儀表具體接線以儀表外殼上接線圖為準

四、內部參數

表4-1

序號	提示符	名稱	設定范圍	說明	出廠值
	-	設定值	0～100	按▲或▼鍵3秒直接可修改設定值	-
1		上（下）限 報警	同上	超過（或低于）報警點時有輸出，同時報警燈亮（有報警功能時才有輸出）	隨機
2		測量誤差修正	-20.0～20.0	測量值有誤差時可以通過此項值加或減修正	0.0
3		比例帶	0～99.9～200	其決定了系統比例增益的大小, 越大,比例的作用越小，過沖越小，但太大會增加升溫時間；設置=0，儀表轉為二位式控制狀態	0
4		積分時間	0～999	設定積分時間，以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間,太小會產生波動。	240
5		微分時間	0～200	設定微分時間，以防止輸出的波動, 提高控制的穩定性。	30
6		控制周期	2~120S	出廠時SSR為2秒；繼電器為10秒	-
7		主控回差	0.1～50.0	只有在二位式控制時(P=0)才有意義	1.0
8		自整定	/	—關閉自整定功能；—開啟自整定功能，選擇后只對儀表在該工作狀況下進行3次震蕩后，即自動改回
9		電子鎖	0～50	當=0時，可修改所有參數； 當=1時，只能修改溫度設定值；	0

五、操作流程

六、儀表操作

1、按照接線圖接入電源、傳感器及控制回路后通電，儀表開始自檢，此過程持續1S。
2、儀表進行完自檢后，即進入正常測控狀態，上排PV窗口顯示測量值，下排SV窗口顯示設定值。
3、設定值更改
按▲或▼鍵3秒進入設定值更改狀態，上排PV窗口顯示測量值，下排SV窗口顯示設定值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存退出。不按任何鍵，10秒后自動保存退出。
4、 內部參數設置（詳見表4－1）

按SET 鍵3 秒進入菜單參數修改狀態，上排窗口顯示參數符號，下排顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET 鍵保存進入下一參數設置。不按任何鍵，10 秒后自動保存退出。
5、手動恢復出廠設置：
上電后，同時按SET 鍵與▼鍵約3 秒進入手動調節狀態，下排第一字顯“H”此時可按▲鍵或▼鍵設置輸出功率的百分比；再同時按SET 鍵加▼鍵約3 秒可退出手動調節狀態。

6、控制輸出

儀表出廠時設置為位式控制，當測量濕度值＞（設定值+ ）時，儀表輸出總、低斷開（或無固態觸發輸出）OUT 輸出指示燈滅；當測量濕度值＜（設定值－ ）時，儀表輸出接通（或有固態觸發輸出），OUT 輸出指示燈亮。

7、自整定
儀表首次在系統上使用，或者環境發生變化,發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D 等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，整定方法如下：
首先設置好設定值，然后進入菜單，將設置為 ，此時AT燈亮，儀表進入自整定狀態，將回差設為0.5～1 左右，此時儀表為位式控制，經過三次上下振蕩之后，儀表確定出新的 、 、 等參數并保存， 燈滅，儀表復位進入控制狀態。

注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。
      ②自整定中，如須要人為退出，將自整定參數AT設置為OFF即可退出，但整定結果無效。

七、產品型號意義

XMT □—6 □  7 □
        1    2 3      4

1:為外型尺寸標號（mm）:
空: 160×80×85    開孔156×76      A: 96×96×80    開孔92×92
D: 72×72×80    開孔68×68      E: 48×96×75    開孔44×92
F: 96×48×75    開孔92×44      G: 48×48×110    開孔44×44
S: 80×160×85    開孔76×156      N：160×80×48    開孔156×76
B：60×120×110    開孔56×116      C: 80×120×35（壁掛式）

2: 操作顯示方式：‘6’三鍵輕觸開關設定，雙排三位數字顯示，PID 控制

3: 為附加報警:

‘0’無報警； ‘1’上限報警； ‘2’下限報警； ‘5’聲音報警

4：后綴空：繼電器輸出G：固態繼電器輸出

八、故障分析及排除

XMT*607系列濕度控制儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吲c我們聯系。下表是XMT*607儀表在日常應用中的幾個常見故障：
