一、概述

XMT*608系列儀表為智能型雙排三位顯示儀表，分別顯示測量值和設定值，儀表可多種信號輸入，三鍵操作，采用二位式、PID控制；儀表參數設置簡易，輸入信息方便等功能，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，熱處理等行業的溫度自動控制系統。

二、技術參數

1、測量誤差：±0.5%F.S±1字，附加冷端補償誤差≤±2℃
2、輸入類型(可選)：CU50(-50～150)、PT100（-199～600）、K（-30～999）、E（-30～700）、J（-30～900）、T（-199～400）
3、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載) 周期2～120秒可調
4、固態繼電器驅動信號：電流≥15mA  空載電壓≥9V，周期約2S
5、控制方式：PID、二位式（P=0）可選
6、工作電源：AC 85～242V  50/60Hz 、功耗＜3W，或其它特殊定貨
7、儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

三、儀表面板介紹

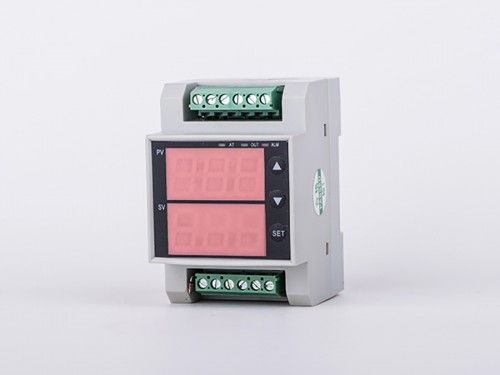

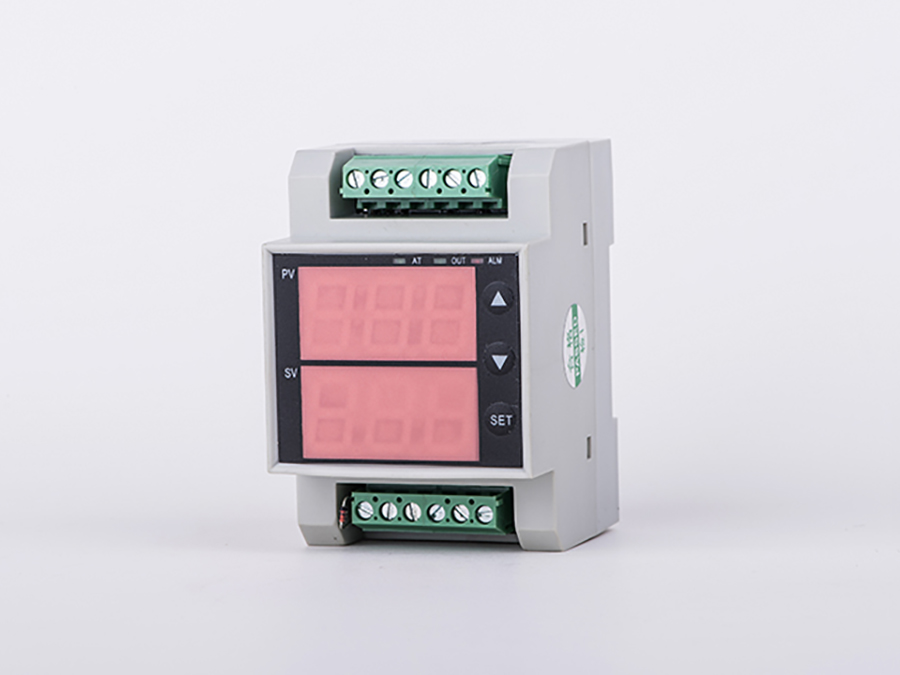

1、儀表面板（參考）

2、儀表接線（參考）

★儀表具體接線以儀表外殼上接線圖為準

四、內部參數及流程圖

表4-1

序號		提示符	名稱	設定范圍	說明	出廠值
0		-	溫度設定值	由、決定	按▲或▼鍵3秒直接可修改設定值	50.0
一級菜單	1		上限報警	同上	超過報警點時有觸點轉換輸出，同時報警燈亮（有報警功能時才有觸點轉換輸出）	隨機
	2		測量誤差修正	-19.9~20.0	測量值有誤差時可以通過此項值加或減修正	0.0
	3		比例帶	0～99.9～200	其決定了系統比例增益的大小, 越大,比例的作用越小，過沖越小，但太大會增加升溫時間；設置=0，儀表轉為二位式控制狀態	15.0
	4		積分時間	0～999	設定積分時間，以解除比例控制所發生之殘余偏差,太大會 延緩系統達到平衡的時間,太小會產生波動。	240
	5		微分時間	0～200	設定微分時間，以防止輸出的波動, 提高控制的穩定性。	30
	6		控制周期	2~120S	出廠時SSR為2秒；繼電器為10秒	10
	7		主控回差	0.1～50.0	只有在二位式控制時(P=0)才有意義	1.0
	8		自整定參數	/	—關閉自整定功能；—開啟自整定功能，選擇后只對儀表在該工作狀況下進行一次自整定后，即自動改回
	9		電子鎖	0～50	當=0時，可修改所有參數； 當=1時，只能修改溫度設定值； 當＞1時，不能修改所有參數	0
二級菜單	10		電子鎖	0～50	同上	0
	11		輸入類型	-	CU50（）、PT100（）、K（）、E（）、J（）、T（）；
	12		量程下限	起點到	設定值輸入的下限值，不影響顯示范圍	0
	13		量程上限	到滿量程	設定值輸入的上限值，不影響顯示范圍	400
	14		濾波系數	0～50	是測量采樣的軟件濾波常數。常數大，測量值抗干擾能力強， 但使測量速度和系統響應時間變慢	20
	15		控制選擇	0/1	0：反作用（加熱輸出）  1：正作用（制冷輸出）	0

儀表流程圖：

五、儀表操作

1、按照接線圖接入電源、傳感器及控制回路后通電，儀表開始自檢，此過程持續1S。
2、儀表進行完自檢后，即進入正常測控狀態，上排PV窗口顯示測量值，下排SV窗口顯示設定值。
3、設定值更改
按▲或▼鍵3秒進入設定值更改狀態，上排PV窗口顯示測量值，下排SV窗口顯示設定值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存退出。不按任何鍵，10秒后自動保存退出。
4、 內部參數設置（詳見表4－1）
(1) 一級菜單 ：按SET鍵3秒進入一級菜單，上排窗口顯示參數符號，下排顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存進入下一參數設置。不按任何鍵，10秒后自動保存退出。
(2) 二級菜單： 按SET鍵+▲鍵進入二級菜單，設置方法同上。
5、手動恢復出廠設置：若因客戶誤操作導致儀表參數錯亂不知該如何修改時，可將儀表關電，再次上電前按住▼鍵不松儀表指示燈和數碼管全亮，此時數碼管會交替顯示 ，大約閃爍三次后即可松手，此時儀表恢復到出廠值，客戶可隨自己的要求改動其所需參數值
6、自整定
首先設置好設定值，然后進入菜單，將回差設為0.5～1左右，將設置為 ，此時AT燈亮，儀表進入自整定狀態，此時儀表為位式控制，經過三次上下振蕩之后，儀表確定出新的 、 、 等參數并保存， 燈滅，儀表復位進入控制狀態。
注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。
      ②自整定中，如須要人為退出，將自整定參數AT設置為OFF即可退出，但整定結果無效。

六、產品型號意義

XMT □—6 □  8 □
        1    2 3  4  5

1:為外型尺寸及開孔尺寸（單位：mm）
空: 160×80×85       開孔152×76       A: 96×96×90       開孔92×92       B: 60×120×110       開孔56×116
D:72×72×90       開孔68×68       E: 48×96×90       開孔44×92       F: 96×48×90       開孔92×44
G: 48×48×110       開孔44×44       S: 80×160×85       開孔 76×156  N：160×80×48       開孔152×76
C：80×120×35（壁掛式）
2: 操作顯示方式：‘6’三鍵輕觸開關設定，雙排三位數字顯示，PID/位式控制
3: 為附加報警：‘空或0’無報警；    ‘1’上限報警；     ‘2’下限報警；  ‘5’聲音報警
4：輸入信號類型: ‘8’輸入信號自由互換（暫無電壓、電流信號輸入）
5：后綴： 空：繼電器輸出  A：單項過零觸發  G：固態繼電器輸出  T：帶有時間控制功能  D：繼電器為30A大功率

七、故障分析及排除

XMT*608系列儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吲c我們聯系。表7-1是XMT*608系列儀表在日常應用中的幾個常見故障：
