一、技術參數

1. 測量誤差：±0.5%F·S±1 字，附加冷端補償誤差≤±2℃

2. 輸入類型：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、J（-30～900）、T（199～400）、S(-30～1600)、R(-30.0～1700) 、0～10V、4～20mA

3. 繼電器輸出(無源)觸點容量：AC220V 5A（阻性負載）

4. 電流變送輸出：4～20mA (用戶可自行調節)

5. 外形及開孔尺寸(mm)：96×48×80 92×44

6. 工作電源：AC 85～242V，50/60HZ 或AC/DC 24V～36V

7. 儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

二、儀表面板（參考）

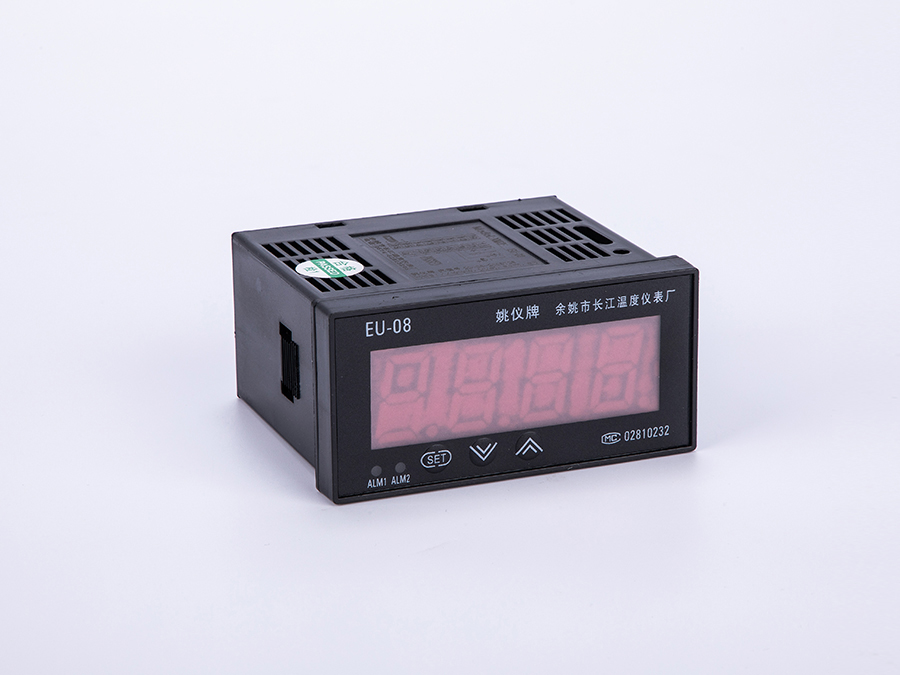

1、儀表面板

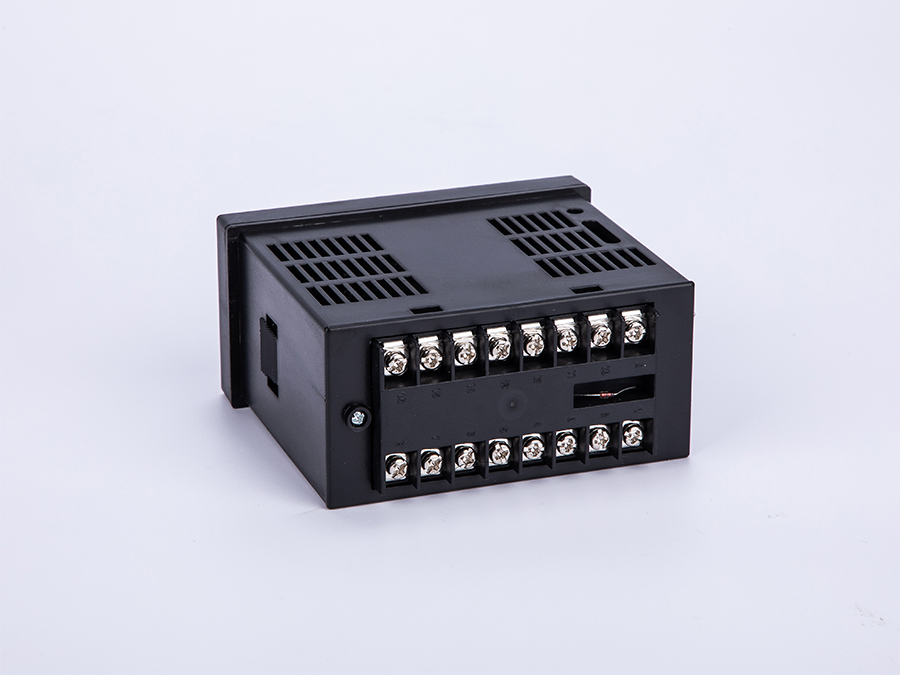

2、儀表接線

注：以儀表上接線圖為準

三、內部參數

序號		提示符	名稱	設定范圍	說明	出廠值
一級菜單	0		上限報警	由DIL 和 DIH 決定	超過報警點時有觸點轉換輸出，同時報警燈亮	隨機
	1		下限報警	同上	低于報警點時有觸點轉換輸出，同時報警燈亮	隨機
	2		回差	0.1～50.0	－	1.0
	3		傳感器誤差修正	-20～20	測量值可以通過此項值加或減修正	0
	4		電子鎖	0～50	LOC ＝0 時，可修改所有參數；	0
二級菜單	5		電子鎖	0～50	LOC ＝0 時，可修改所有參數；	0
	6		輸入類型	-	CU50（）、PT100（）、K（）、E（）、J（）、T（）、S（ ）、r（ ）、0～10V、4～20mA；
	7		小數點	0～3	dp＝0 時無小數點，dp＝1 時小數點在十位上，熱電偶、熱電阻設置范圍為0～1；電流、電壓信號設置范圍為0～ 3。	0
	8		設定下限	起點到	-	0
	9		設定上限	到量程	-	400
	10		輸出上限	0～220	用于自定義變送電流的起始與滿度值	200
	11		輸出下限			40

四、儀表操作

1、內部參數設置（參數定義見參數表）
(1) 一級菜單
按SET 鍵3 秒進入一級菜單，顯示窗首先顯示參數符號再顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET 鍵保存進入下一參數設置。不按任何鍵，10 秒后自動保存退出。
(2) 二級菜單
按SET 鍵+▲鍵進入二級菜單，設置方法同上。

2、溫度變送舉例
例如：要求儀表溫度范圍0-400℃，輸出為4-20mA。則各參數設置如下： =0、=400、=40、=200。由此定義的變送器，當溫度小于等于0℃時，輸出為4mA，當溫度大于或等于400℃時，輸出為20mA，在0～400℃之間時，輸出在4～20 mA 之間連續變化。

五、錯誤信息

PV 窗口顯示“—HH—”或“—LL—”時表示斷偶，請檢查傳感器。
