CJLC*908 系列智能控制儀表是以先進的CPU 為核心、采用貼片技術和液晶顯示器的新型智能化儀表，可用于溫度，壓力等等的測量與控制。具有體積小、功耗低、精度高、通用性強、運行穩定、可靠等特點。其萬能輸入模塊使用戶不必更換任何器件就可以實現熱電阻、熱電偶、標準信號等全范圍輸入。該型號儀表可廣泛應用于石油、化工、造紙、制藥、冶金、電力、環保及食品等行業。

一、技術指標：

儀表為液晶顯示型，由單片機控制，具有熱電阻、熱電偶、電壓、電流等多種信號自由輸入，十種報警方式,手動自動切換，采用標準MODBUS RTU通訊協議，主控方式除常規兩位式外,在傳統PID控制算法基礎上，結合模糊控制理論創建了新的人工智能調節PID控制算法，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。

1、基本誤差： ±0.5%F.S±1 個字冷端補償誤差： ≤±2.0℃
2、采樣周期： 0.5 秒
3、控制周期： 繼電器輸出時的控制周期為2～120 秒可調，其它為2 秒。
4、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)
5、驅動固態繼電器信號輸出：驅動電流≥15mA，空載電壓≥9V
6、驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us 的移相或過零觸發脈沖
7、連續PID 調節模擬量輸出： 0～10mA/(負載500±200Ω), 4～20mA(負載250±100Ω),或0～5V(負載≥100kΩ), 1～5V(負載≥100kΩ)
8、儀表供電電源： AC 85～242V（開關電源）, 50/60Hz，或其它特殊定貨
9、儀表工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

二、型號定義：

CJLC □  9  □  8  □
        ⑴ ⑵ (3) (4) (5)

⑴ 外型尺寸標號（ mm）：
空格：160×80×48     開孔156×76；    A：96×96×85     開孔92×92；
D：72×72×110     開孔68×68；    E： 48×96×110     開孔44×92；   F：96×48×85    開孔92×44；
S：80×160×120     開孔76×156；   G：48×48×110     開孔44×44

⑵ 系列號

⑶ 附加報警：‘0’：無報警； ‘1’：一組報警（報警方式可選）； ‘3’：兩組報警（報警方式可選）；
‘5’：聲音報警（報警方式可選）；

⑷ 輸入信號類型：‘8’：輸入信號自由互換

⑸ 主控制方式：‘空格’：繼電器常開常閉觸點輸出； ‘A’：單相過零觸發調節； ‘A3’：三相過零觸發調節；
‘B’：單相觸發移相調節； ‘B3’三相觸發移相調節； ‘C’：0～10mA/4～20mA 連續電流輸出；
‘G’：固態繼電器調節輸出；

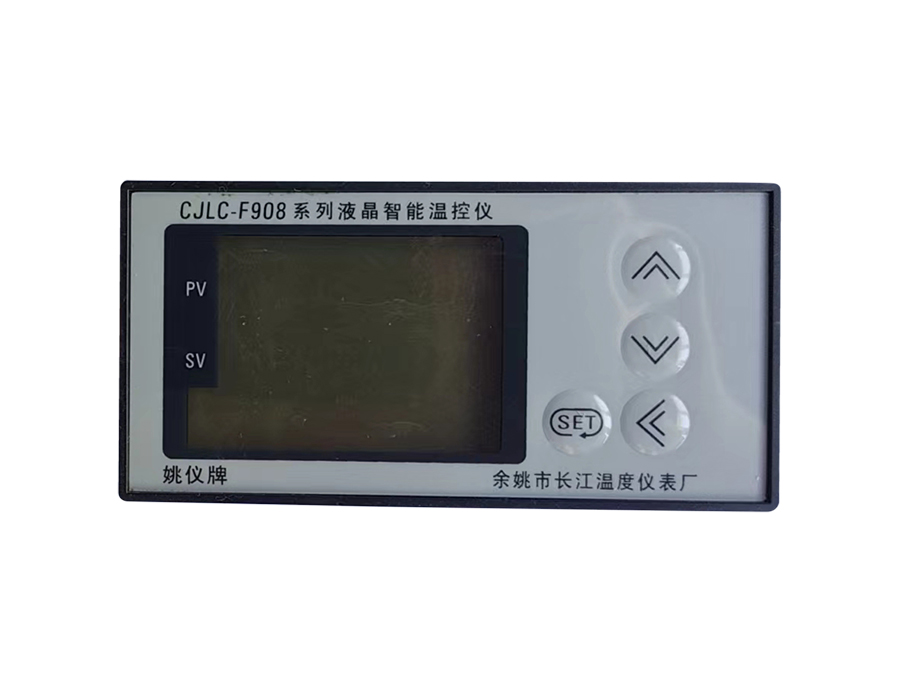

三、面板說明（參考）：

四、儀表接線（參考）：

注：4～20mA、0～10mA 線性電流信號輸入時，分別用250Ω或500Ω電阻將電流信號轉換成1～5V 或0～5V 電壓信號。

五、參數代碼及符號

六、儀表操作：

1、第一設置區（參數修改）

上電后，按SET 鍵約3 秒，儀表進入第一設置區，儀表將按參數代碼1～27 依次在上顯示窗顯示參數符號，下顯示窗顯示其參數值，此時分別按、▼、▲三鍵可調整參數值，調好后按SET 鍵確認保存數據，轉到下一參數繼續調完為止。如設置中途間隔10 秒未操作，儀表將自動保存數據，退出設置狀態。

儀表第15 項參數‘LOCK’為密碼鎖，為0 時允許修改所有參數，為1 時只允許修改第二設置區的給定值‘SP’，大于1 時禁止修改所有參數。用戶禁止將此參數設置為大于50, 否則將有可能進入廠家測試狀態。

2、第二設置區（設定值修改）

上電后，按▲或▼鍵3S 直至顯示‘SP’，儀表進入第二設置區，此時可按上述方法修改設定值‘SP’。

3、快捷退出菜單：修改參數狀態下同時按SET 鍵與移位鍵可立即退出參數修改狀態。

4、手動調節：上電后，按鍵約3 秒進入手動調整狀態，下排第一字顯示‘H’，此時可設置輸出功率的百分比; 再按鍵約3秒退出手動調整狀態。

5、自整定方法：

儀表首次在系統上使用，或者環境發生變化,發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D 等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，以溫度控制（反向）為例，方法如下：

在設置好給定值后，將回差(HY)設置為0.5～1.0℃,如果是繼電器輸出還要將周期設置為2S，將自整定參數AT 設置為ON，

顯示屏上顯示自整定，儀表進入自整定狀態，此時儀表為兩位式控制方式；儀表經過三次震蕩后，自動保存整定的P、I、D 參數,

顯示屏上自整定關閉,自整定過程全部結束。

注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。

②自整定中，如須要人為退出，將自整定參數AT 設置為0 即可退出，但整定結果無效。

七、故障分析及排除：

CJLC*908系列控制儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當地代理商或者與我們聯系。表7-1是CJLC*908系列控制儀表在日常應用中的幾個常見故障：
